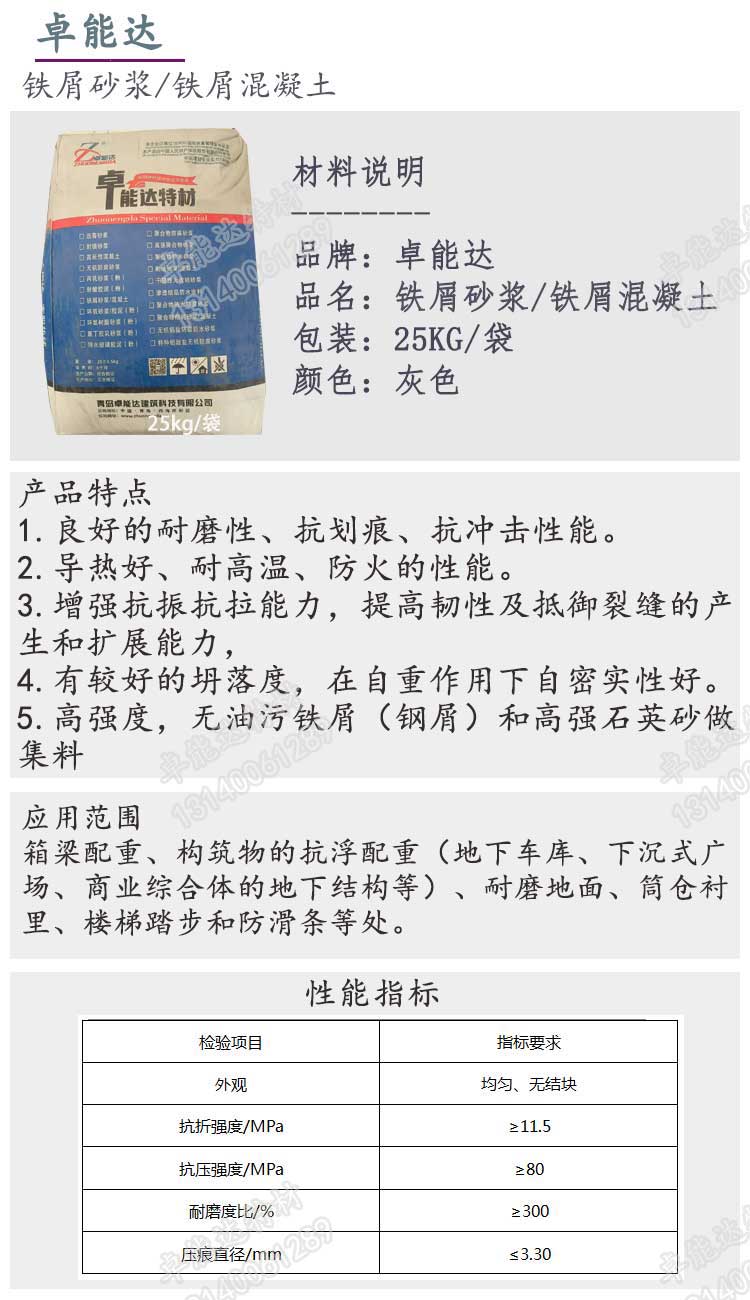

一、產品簡介：

鐵屑砂漿以無油污鐵屑（鋼屑）和高強石英砂做集料，用優質水泥和外加劑復配而成，具有高耐磨性、耐油性、抗劃痕、耐沖擊、導熱好等特性。一般用于箱梁配重、構筑物的抗浮配重（地下車庫、下沉式廣場、商業綜合體的地下結構等）、耐磨地面、筒倉襯里、樓梯踏步和防滑條等處。

二、產品特性：

普通砂漿/混凝土由于脆性較大，在受拉或受沖擊荷載作用時，以及受到自身干縮等因素的影響產生裂縫時，其承拉方面的表現不能令人滿意。為了消除這些現象，增強抗振抗拉能力，提高韌性及抵御裂縫的產生和擴展能力，將鐵屑加入其中能較好地

1、容重大，25KN/m3以上。

1、良好的材料勻質性和穩定性，不泌水、不起泡、不離析。

2、材料有較好的坍落度，在自重作用下自密實性好。

3、在硬化及養護過程中，體系的整體穩定性和強度較為理想，不易產生收縮裂縫等現象。

4、具有優良的耐磨性、抗劃痕、抗沖擊性能。

5、具有導熱好、耐高溫、防火的性能。

三、性能指標

檢驗項目指標要求

外觀均勻、無結塊

抗折強度/MPa≥11.5

抗壓強度/MPa≥80

耐磨度比/%≥300

壓痕直徑/mm≤3.30

四、施工方法：

基層應保持粗糙，以保證良好的粘結性，施工前應當清除掉灰塵、油污、鐵銹等雜物，用清水充分潤濕，并清理明水。? 攤鋪前使用界面劑或刷一遍水泥漿，粘結性能更好。

按提供的加水量，將材料充分拌合均勻，均勻攤鋪或填充于已處理好的基面上，一般砂漿厚度不超過2cm，混凝土不超過10cm。

材料初凝后，采用濕潤的鋸末、養護棉或草簾進行保濕養護，養護時間不少于14天。施工溫度在5～35℃為宜。超出此溫度應當做好保溫和降溫措施。

五、注意事項：

如采用模板隔段時，要保證模板堅固牢靠保證混凝自重或不大的側壓力下不發生損壞和變形。

鐵屑混凝土無需過度振搗，振搗以表面泛漿利于抹壓為宜，過振易使鐵屑下沉出現離析現象。

六、包裝儲運：

?包裝：紙塑復合袋，25kg/袋。

?貯存：宜在室內陰涼、干燥通風處保存,儲存期6個月。
